1010G

Tulajdonságok

Intelligent Boom Control IBC

A G-sorozat fakihordóinak precizitása és ereje’ a gémvezérlés példa nélküli. A vezérlőegységek, az egyszerűsített CAN adatcsatornák és az áramvonalas elektromos rendszerek nagyobb teljesítményt, sebességet és precíziós vezérlést biztosítanak a keretnek. A frissítések csökkentik a meghibásodási érzékenységet és felgyorsítják a hibakeresést. A biztosítékok számát csökkentettét az olyan vezérlőegységeknek köszönhetően, amelyek felismerik a túláramhoz kapcsolódó helyzeteket és szükség esetén megszakítják az adagolást a berendezés védelme érdekében.

Az IBC CF5 kerethez opcióként kapható. A gém pontos és könnyen kezelhető: a kezelő közvetlenül vezérli a külső kerettagot ahelyett, hogy a független gémcsuklók mozgását irányítaná. A rendszer jelentősen csökkenti a szükséges beállítási paraméterek számát, és növeli a gémszerkezetek és a hidraulikus munkahengerek tartósságát.

A rendszernek előre meghatározott határértékei vannak, és a gémműveleteket ezeken a határokon belül állítja be az igényeknek megfelelően. Az IBC rendszernek van egy külön, előre programozott opciója a kirakodáshoz, ahol az erős gémeket és a fő gémmozgásokat használják elsődlegesen.

Az intelligens gémvezérlés legújabb, 2.0-ás verziójában javult a markolóvezérlés pontossága, különösen a hosszú élettartamok során. A szoftver felhasználja a markoló helyzetével kapcsolatos információkat, és a forgás sebessége a hosszú kinyúlás esetén megegyezik a rövid kinyúlás sebességével.

Elektromos löketvég-csillapítás

Az IBC rendszer elektromos löketvég-csillapítással is rendelkezik a gém összes fő mozgási irányához. A rendszer lágyan csillapítja a munkahenger végének mozgását, és megállítja az erős ütésszerű terheléseket a végállásokban, ami egyenletesebbé teszi a vezetést, és növeli a gém tartósságát.

Kezelői beállítások

A kezelők az igényeiknek megfelelően beállíthatják az IBC rendszer általános sebességét. Beállíthatják a sebességet a gém különböző alkatrészei között, vagy megváltoztathatják azt a gémtoldat kézi használatával a működés során. A rendszer be- és kikapcsolása gombnyomással történik.

További információ

Adaptív hajtáslánc-vezérlés

Az adaptív hajtáslánc-vezérlés egyedülálló alapfunkció a G-sorozatú erdészeti gépekben. Ez a vezérlőrendszer javítja a gépek vezethetőségét és termelékenységét. A kezelő kiválasztja a kívánt haladási üzemmódot (Eco, Normal, Power) az üzemeltetési körülményekhez, és a rendszer automatikusan beállítja a motor fordulatszámát, amely megfelel a motorterhelésnek, és a haladási sebességet állandó értéken tartja a nagy terhelések alatt is.

A hajtáslánc-vezérlés biztosítja, hogy a dízelmotor egyenletesen járjon, és a rendelkezésre álló maximális vonóerőt hatékonyan használja a nagy terheléssel járó helyzetekben. A hajtáspedál és a vázkormányzás reakciója is javult az intelligens elektronikus szűréssel.

XI és XE gémek

XI-es gém rejtett tömlőkkel

Nincsenek lyukak, tartók vagy más tartozékok a gém elején, amelyek gyengítenék a gémet, vagy károsodásra hajlamosak lennének. A tömlőket és a kábeleket a gémszerkezet takarja, és a fő gém és az emelőgém közötti, valamint a toldatcsomagon belüli tömlőelvezetést áttervezték.

Erős XE emelőgém

Az XE-toldat egy szimpla toldat és egy emelőgém külső tömlővel a CF5, CF7 és CF7S 8,5 m-es gémekhez.A kialakítás egyszerű és tartós. A jó geometriának köszönhetően könnyen szabályozható, és a külső kerettag láthatósága nagyon jó a hosszabbító alatti gémvilágítással. A kiemelkedő húzóerőnek köszönhetően javul a termelékenység.

Jól védett tömlőelvezetés

A gém Y-összekötő tömlőinek vezetése megfelelően védett, és a tömlők a jobb elvezetés miatt tartósabbak. Nincsenek külső tömlőhurkok, így a gémek könnyebben vezethetők a fák között gyérítéskor, és könnyebb a markoló mozgatása is a rakodótér között.

További információ

Szélesebb rakodótér

A kézi típusú VLS rakodótér 26,5-ös tengelyhez és rögzített fejtámlával áll rendelkezésre. A rakodóterület 4,1–4,4 m² és a gép szélessége 2820–3040 mm.

Hátsó toldat

A 600 mm-es hátsó toldat ideális a 2x3 m-es tömbökhöz. 2x2,5 m-es tömbökhöz emeletes rakodótér is kapható. A hátsó toldat 26,5-ös tengelyhez és 4,0 m²-es rakodótérhez kapható, valamint a leghosszabb, 5200 mm-es hátsó váz opcióval.

Nagy megközelítési szög

A 11 tonnás terhelhetőségnek, a könnyű hátsó váznak, a nagy megközelítési szögnek és a nagy teljesítményű FT4 motornak köszönhetően az opcionális 26,5”-ös gumiabroncsok, a hosszú hátsó forgóváz és IBC kombinációjával az 1010G rendkívül sokoldalú fakihordó a gyérítéshez. Az árkokon való áthajtás nagyon sima, a szervizelés egyszerű, a motor pedig kompatibilis a V szinttel.

Egyszerű szervizelhetőséget biztosító kialakítás

Az 1010G fakihordót a BMW Group cégcsoport vállalata, a Designworks tervezte. Különös figyelmet fordítottak a könnyű szervizelésre: a motorháztető jobb oldalán van egy nagy nyitható panel, és a felső rész előre dönthető. Az üzemanyagtartályt előrébb hozták, és egy hidraulikus modullal egészítették ki a fülke mögötti szabad helyet. A modul hidraulikus elemei könnyen elérhetők a karbantartáshoz.

Alacsony talajnyomású forgóváztengely

Az 1010G fakihordó hosszú forgóvázas változata elérhető a puha terepen történő fakitermeléshez. A hátsó forgóváz mellső és hátsó kerékagyai közötti távolság 390 mm-rel hosszabb, mint a standard modellben. Az erőátvitel és a kanyarodási sugár megegyezik a standard HD portál forgóváz-felszereltségű gépével. A hosszú forgóváz stabilitást biztosít, amikor akadályokon halad át. A hátsó váz alacsonyabb talajnyomása kiváló választássá teszi a gépet a puha terepen való fakitermeléshez, és nagyobb rakományokat tesz lehetővé azonos talajnyomással.

Vezérlőrendszerek és automatizálás

Kifejlesztettük és javítottunk a TimberMatic vezérlőrendszert és a G-sorozatú fakihordók kezelőfelületét az erdészeti gép működési megbízhatóságának megőrzése érdekében. A TimberMatic konfigurálható kezelői felülettel, fordulattartás-vezérléssel és dőléskijelzővel rendelkezik. A szoftver lehetővé teszi a távolikijelző-hozzáférést (RDA) az interneten keresztül (akár MTG vagy más modem). Az RDA gyorsabb hibakeresést tesz lehetővé az emberek támogatásával, és így javítja a gép hasznos üzemidejét.

A fakihordók három modullal rendelkeznek: egy a fülkéhez, egy az első vázhoz és egy a hátsó vázhoz. A TimberMatic hibaelhárítási diagnosztikája részletes és szemléltető jellegű. A CAN adatcsatorna növeli az elektromos rendszer megbízhatóságát: egyszerű, kevesebb csatlakozás, egy erre a célra használandó adatcsatorna a motorhoz és az alapgéphez.

A TimberMatic Maps minden új John Deere erdészeti gépen alapfelszereltség. A TimberMatic Maps által a TimberManagernek küldött valós idejű adatok alapján, amelyeket egy felhőszolgáltatáson keresztül osztanak meg, a bérvállalkozó nyomon követheti az erdészeti gép termelését és a telephelyen hátralévő munkát, valamint megtervezheti a további műveleteket.

FT4 motor

A John Deere végleges Tier 4 motorok megfelelnek az előírt károsanyag-kibocsátási előírásoknak, ugyanakkor nagyobb teljesítményt és nyomatékot biztosítanak. A John Deere 4045 PowerTech Plus 4,5 literes 4 hengeres motor kimenő teljesítménye 131 kW. A motor szintén kompatibilis a V szinttel.

Különösen az alacsony fordulatszám-tartományok rendelkeznek nagy nyomatékkal. A John Deere FT4 motor a kategóriájában a legnagyobb nyomatékkal és széles fordulatszám-tartománnyal rendelkezik. A motor f/p fordulata állandó marad a terhelés nagy és gyors változásai során. A nagy teljesítményű dízelmotor erőátviteli rendszerrel való jobb összekapcsolása jobb vonóerőt és kiváló manőverezhetőséget eredményez az erdőben. Az FT4 motor és a teljes üzemanyag-vezeték 20% biodízelt képes használni.

Mutasson többet Mutasson kevesebbet

Műszaki adatok

Összes kibontása Összes összecsukása

Motor	John Deere 4045, 4,5 l Teljesítmény 131 kW (1900 f/p) Nyomaték 730 Nm (1400–1600 f/p)
Vonóerő	24,5-ös gumiabroncsok: 150 kN 26,5-ös gumiabroncsok: 160 kN
Hidraulika	Szivattyútérfogat 140 cm³
Gém	John Deere CF5 eléri a 8,5 m-t vagy 10 m-t
Rakodótér	új kialakítás, jó rálátás a rakodótérre keskeny rakodótér 3,5 m² nagy rakodótér 4,0 m²
Terhelhetőség	11 tonna
Vezérlőrendszer	TimberMatic
Fülke	Rögzített vagy forgó és szintező
Hossz	kétféle hosszúsági lehetőség: rövid 9055 mm, hosszú 9455 mm két tengelytávopció hátul: rövid 4800 mm, hosszú 5200 mm
Gumiabroncsok	6W: 34 és 24,5 vagy 26,5 8W: 24,5 vagy 26,5
Min. tömeg R & L fülkével	6W, 24,5 gumiabroncsok: 14 950 kg 6W, 26,5 gumiabroncsok: 16 050 kg 8W, 24,5 gumiabroncsok: 16 600 kg 8W, 26,5 gumiabroncsok: 17 600 kg
Min. szélesség 700-as sorozatú gumiabroncsokkal	24,5: 2780 mm 26,5: 2790 mm
Fordulási szög	+44^o

Mutasson többet Kevesebb vetés

Erdészeti gépek

Erdészeti gépek

1010GForwarder

A bogie-lift nagyobb mozgékonyságot biztosít a terepen

Erőteljes XE-toldat

Elektromos löketvég-csillapítás

Az egyes farönkök pontos helye

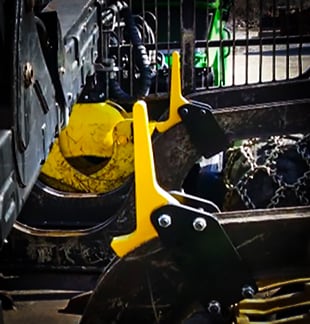

Választékok elkülönítése a rakfelületen
