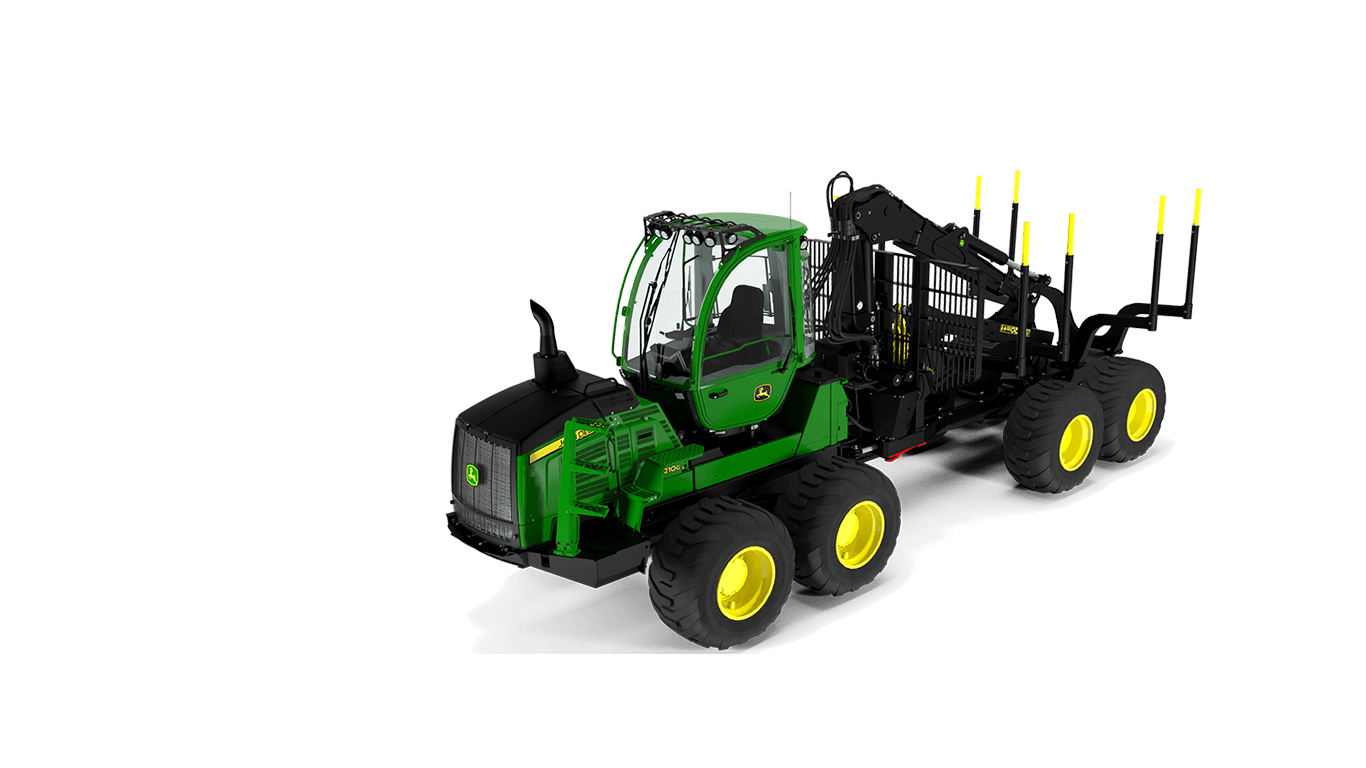

1210G

Főbb jellemzők

Intelligent Boom Control IBC

Az IBC (Intelligent Boom Control) opció mérföldkő az erdészeti gépek technológiájában. A gém pontos és könnyen kezelhető: a kezelő közvetlenül vezérli a külső kerettagot ahelyett, hogy a független gémcsuklók mozgását irányítaná. A rendszer ezenkívül jelentősen csökkenti a szükséges beállítási paraméterek száma növeli a gém szerkezetek és a hidraulikus munkahengerek tartósságát.

A gém funkciói egyként
Az IBC rendszer lehetővé teszi, hogy a teljes rakodót egyetlen egységként vezérelje, és nem kell többé megtanulnia több különböző gém-mozgást együtt vezérelni. A markoló vezérlése hasonló a saját kezünk mozgásának vezérléséhez. Az IBC rendszer oda irányítja a gémet, ahova a kezelő a markolót vinni akarja. A rendszernek előre meghatározott határértékei vannak, és a gémműveleteket ezeken a határokon belül állítja be az igényeknek megfelelően. Az intelligens gémvezérlés legújabb, 2.0-ás verziójában javult a markolóvezérlés pontossága, különösen a hosszú élettartamok során. A szoftver felhasználja a markoló helyzetével kapcsolatos információkat, és a forgás sebessége a hosszú kinyúlás esetén megegyezik a rövid kinyúlás sebességével.

Az IBC rendszernek van egy külön, előre programozott opciója a kirakodáshoz, ahol az erős gémeket és a fő gémmozgásokat használják elsődlegesen.

Elektromos löketvég-csillapítás
Az IBC rendszer elektromos löketvég-csillapítással is rendelkezik a gém összes fő mozgási irányához. A rendszer lágyan csillapítja a munkahenger végének mozgását, és megállítja az erős ütésszerű terheléseket a végállásokban, ami egyenletesebbé teszi a vezetést, és növeli a gém tartósságát.

Kezelői beállítások
A kezelők az igényeiknek megfelelően beállíthatják az IBC rendszer általános sebességét. Beállíthatják a sebességet a gém különböző alkatrészei között, vagy megváltoztathatják azt a gémtoldat kézi használatával a működés során. A rendszer be- és kikapcsolása gombnyomással történik.

További információ

Adaptív hajtáslánc-vezérlés

Az adaptív hajtáslánc-vezérlés egyedülálló alapfunkció a G-sorozatú gépekben. Ez a vezérlőrendszer javítja a gépek vezethetőségét és termelékenységét. A kezelő kiválasztja a kívánt haladási üzemmódot (Eco, Normal, Power) az üzemeltetési körülményekhez, és a rendszer automatikusan beállítja a motor fordulatszámát, amely megfelel a motorterhelésnek, és a haladási sebességet állandó értéken tartja a nagy terhelések alatt is.

A hajtáslánc-vezérlés biztosítja, hogy a dízelmotor egyenletesen járjon, és a rendelkezésre álló maximális vonóerőt hatékonyan használja a nagy terheléssel járó helyzetekben. A hajtáspedál és a vázkormányzás reakciója is javult az intelligens elektronikus szűréssel.

XI és XE gémek

XI-es gém rejtett tömlőkkel

Nincsenek lyukak, tartók vagy más tartozékok a gém elején, amelyek gyengítenék a gémet, vagy károsodásra hajlamosak lennének. A tömlőket és a kábeleket a gémszerkezet takarja, és a fő gém és az emelőgém közötti, valamint a toldatcsomagon belüli tömlőelvezetést áttervezték.

Erős XE emelőgém

Az XE-toldat egy szimpla toldat és egy emelőgém külső tömlővel a CF5, CF7 és CF7S 8,5 m-es gémekhez. A kialakítás egyszerű és tartós. A jó geometriának köszönhetően könnyen szabályozható, és a külső kerettag láthatósága nagyon jó a hosszabbító alatti gémvilágítással. A kiemelkedő húzóerőnek köszönhetően javul a termelékenység.

Jól védett tömlőelvezetés

A gém Y-összekötő tömlőinek vezetése megfelelően védett, és a tömlők a jobb elvezetés miatt tartósabbak. Nincsenek külső tömlőhurkok, így a gémek könnyebben vezethetők a fák között gyérítéskor, és könnyebb a markoló mozgatása is a rakodótér között.

További információ

Precíz és erős gém

A közepes méretű G-sorozatú fakihordóinak precizitása és ereje a gémvezérlésben példa nélküli. A vezérlőegységek, az egyszerűsített CAN adatcsatornák és az áramvonalas elektromos rendszerek biztosítják a gém teljesítményét, sebességét és precíziós vezérlését.

A frissítések csökkentik a meghibásodási érzékenységet és felgyorsítják a hibakeresést. A biztosítékok számát csökkentettét az olyan vezérlőegységeknek köszönhetően, amelyek felismerik a túláramhoz kapcsolódó helyzeteket és szükség esetén megszakítják az adagolást a berendezés védelme érdekében.

Az opcionális intelligens gémvezérlés megkönnyíti és gyorsítja a fakihordó munkáját, és növeli a termelékenységet. A gém vezérlése precíz, gyors és egyszerű, mert a kezelő a markoló vezérlésére összpontosíthat a gém csuklómozgásai helyett. Az intelligens gémvezérlés legújabb, 2.0-ás verziójában javult a markolóvezérlés pontossága, különösen a hosszú élettartamok során. A szoftver felhasználja a markoló helyzetével kapcsolatos információkat, és a forgás sebessége a hosszú kinyúlás esetén megegyezik a rövid kinyúlás sebességével.

Hosszú forgóváz puha terephez

Az 1210G fakihordó hosszú forgóvázas változata elérhető a puha terepen történő bejelentkezéshez. A hátsó forgóváz mellső és hátsó kerékagyai közötti távolság 390 mm-rel hosszabb, mint a standard modellben. Az erőátvitel és a kanyarodási sugár megegyezik a standard HD portál forgóváz-felszereltségű gépével. A hosszú forgóvázas megoldás normál és puha terepre egyaránt alkalmas.

A hosszú forgóváz stabilitást biztosít, amikor sziklás terepen akadályokon halad át, és a hátsó váz 14%-kal alacsonyabb talajnyomása kiváló választássá teszi a gépet a puha terepen való fakitermeléshez.

Forgó és szintező fülke

Az étkezési szünetekhez a fülkékben minisütő és -hűtőszekrény található. A fülke belső anyagait a könnyű tisztítás szem előtt tartásával választottuk ki. A belső pillérek bőrhöz hasonlító anyaga könnyen tisztítható. A neoprén ablaktörlő lapátok tartósabbak a természetes gumilapátoknál. Az ergonomikus ülés, a légkondicionálás és a fűtés, a napellenzők és az árnyékolók, valamint az oldalsó ablaktörlők növeli a fülke kényelmét. Sötét időben rengeteg fényre van szükség, ezért a lámpák elhelyezésén folyamatosan javítottunk, hogy az őszi és téli időszakban is jobb legyen a kilátás.

Vezérlőrendszerek és automatizálás

Kifejlesztettük és javítottunk a TimberMatic vezérlőrendszert és a G-sorozatú fakihordók kezelőfelületét az erdészeti gép működési megbízhatóságának megőrzése érdekében. A TimberMatic konfigurálható kezelői felülettel, fordulattartás-vezérléssel és dőléskijelzővel rendelkezik. A szoftver lehetővé teszi a távolikijelző-hozzáférést (RDA) az interneten keresztül (akár MTG vagy más modem). Az RDA gyorsabb hibakeresést tesz lehetővé az emberek támogatásával, és így javítja a gép hasznos üzemidejét.

A fakihordók három modullal rendelkeznek: egy a fülkéhez, egy az első vázhoz és egy a hátsó vázhoz. A TimberMatic hibakeresési diagnosztikája részletes és szemléltető jellegű. A CAN adatcsatorna növeli az elektromos rendszer megbízhatóságát: egyszerű, kevesebb csatlakozás, egy erre a célra használandó adatcsatorna a motorhoz és az alapgéphez.

A TimberMatic Maps minden új John Deere erdészeti gépen alapfelszereltség. A Maps által a TimberManagernek küldött valós idejű adatok alapján, amelyeket egy felhőszolgáltatáson keresztül osztanak meg, a bérvállalkozó nyomon követheti az erdészeti gép termelését és a telephelyen hátralévő munkát, valamint megtervezheti a további műveleteket.

FT4 motor

A John Deere végleges Tier 4 motorok megfelelnek az előírt károsanyag-kibocsátási előírásoknak, ugyanakkor nagyobb teljesítményt és nyomatékot biztosítanak. A John Deere 6068 PowerTech Plus motor kimenete és nyomatéka egyértelműen magasabb, mint az elődjéé – a modelltől függően 5-8,5%-kal magasabb.

Különösen az alacsony fordulatszám-tartományok rendelkeznek sokkal nagyobb nyomatékkal, mint az E modellek. A John Deere FT4 motor a kategóriájában a legnagyobb nyomatékkal és széles fordulatszám-tartománnyal rendelkezik. A motor f/p fordulata állandó marad a terhelés nagy és gyors változásai során.

A nagy teljesítményű dízelmotor erőátviteli rendszerrel való jobb összekapcsolása jobb vonóerőt és kiváló manőverezhetőséget eredményez az erdőben.

Az FT4 motor és a teljes üzemanyag-vezeték 20% biodízelt képes használni.

Mutasson többet Mutasson kevesebbet

Műszaki adatok

Összes kibontása Összes összecsukása

Motor	John Deere 6068 Power Tech Plus, 6,8 l Teljesítmény 156 kW (1600–1900 f/p) Nyomaték 935 Nm (1300–1500 f/p)
Vonóerő	175 kN
Gém	John Deere CF7 eléri a 8,5 m-t vagy 10 m-t
Rakodótér	új kialakítás, jó rálátás a rakodótérre 4,0 / 4,6 vagy 4,7 m²(keskeny/széles) 4,0–4,8 m² VLS
Terhelési index	13 000 kg
Vezérlőrendszer	TimberMatic
Fülke	Rögzített vagy forgó és szintező
Min. tömeg fix fülkével	16 180 kg (6W) 18 080 kg (8W)
Minimális szélesség	600-as sorozatú gumiabroncsok: 2746 mm 700-as sorozatú gumiabroncsok: 2956/3050 mm 800-as sorozatú gumiabroncsok: 2990/3086 mm
Hossz	9770 / 10 770 mm
Fordulási szög	+44^o
